Camlock Typ E – DN25 / 1" – Edelstahl

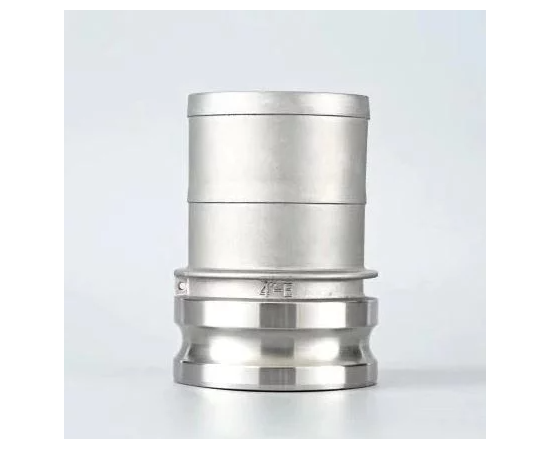

Der Camlock Typ E DN25 / 1" ist ein Schnellkupplungsadapter aus Edelstahl mit einem männlichen Camlock-Adapter auf der einen und einer Schlauchtülle für 25-mm-/1"-Schläuche auf der anderen Seite.
Damit lässt sich das Ende eines flexiblen Schlauches einfach mit einem männlichen Camlock-Anschluss ausrüsten und schnell mit einer passenden weiblichen Camlock-Kupplung verbinden.
Die Schlauchtülle wird in einen Schlauch mit passendem Innendurchmesser eingeschoben und mit einer geeigneten Schlauchschelle gesichert. Auf der Camlock-Seite wird der männliche Adapter in die weibliche Kupplung eingesetzt. Deren beide Hebel verriegeln anschliessend die Verbindung und pressen die Dichtung gegen den Adapter.
Dank seiner Edelstahlkonstruktion eignet sich der Anschluss besonders für Brauanlagen, Behälter, Pumpen und Flüssigkeitstransfersysteme.

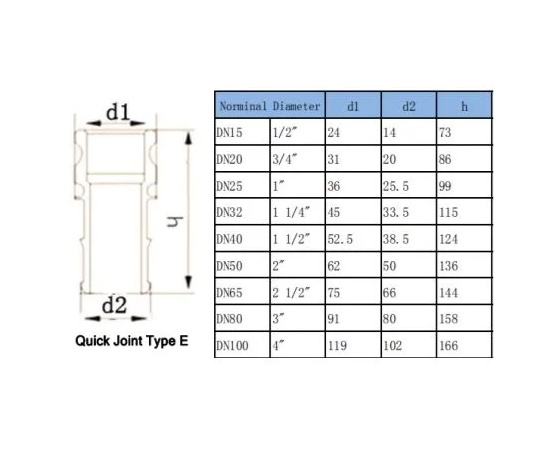

Eigenschaften:
- Typ: Camlock Typ E
- Nennweite: DN25
- Camlock-Grösse: 1"
- Camlock-Seite: männlicher Adapter
- Schlauchseite: Schlauchtülle
- Geeigneter Schlauch-Innendurchmesser: ca. 25 mm / 1"
- Material: Edelstahl
- Richtwert Einsatztemperatur: -10 bis +80 °C
- Richtwert maximaler Betriebsdruck: bis 18 bar
- Schnelles Verbinden und Trennen
- Camlock-Verbindung ohne Werkzeug
- Geeignet für Brauanlagen und Flüssigkeitstransfersysteme
Camlock-Kompatibilität:
Der Camlock Typ E DN25 / 1" ist mit weiblichen Camlock-Kupplungen derselben Grösse kompatibel, insbesondere:
- Typ B
- Typ C
- Typ D
- Typ DC
Schlauchmontage:
Die Schlauchtülle ist für einen flexiblen Schlauch mit ca. 25 mm Innendurchmesser vorgesehen. Der Schlauch muss anschliessend mit einer geeigneten Schlauchschelle entsprechend den Einsatzbedingungen gesichert werden.
Wichtig:
Der Typ-E-Adapter besitzt selbst weder Verriegelungshebel noch eine Dichtung. Die Hebel und die Dichtung befinden sich in der verwendeten weiblichen Camlock-Kupplung.
Für eine korrekte Verbindung müssen die Camlock-Anschlüsse die gleiche Grösse DN25 / 1" aufweisen.
