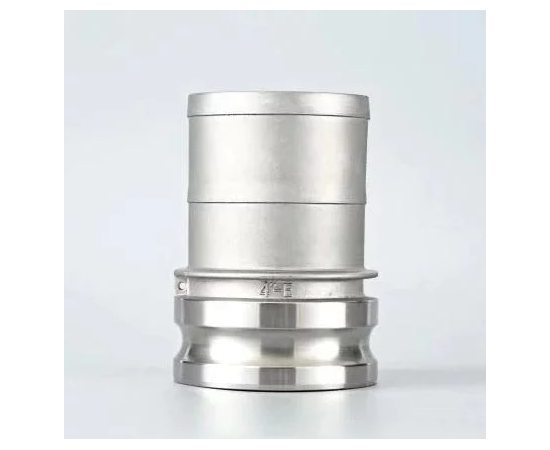

Camlock Typ E – DN20 / ¾" – Schlauchtülle – Edelstahl

Der Camlock Typ E DN20 / ¾" ist ein Schnellkupplungsadapter aus Edelstahl mit einem männlichen Camlock-Anschluss und einer 19-mm-Schlauchtülle zum Anschluss eines flexiblen Schlauchs.

Er ermöglicht den schnellen Anschluss eines Schlauchs an eine Anlage mit einer kompatiblen weiblichen Camlock-Kupplung. Der Schlauch wird direkt auf die Schlauchtülle geschoben und mit einer geeigneten Schlauchschelle befestigt.

Das Camlock-System ermöglicht ein schnelles Verbinden und Trennen ohne Werkzeug. Der männliche Typ-E-Adapter wird in die weibliche Camlock-Kupplung eingesetzt. Deren beide Hebel verriegeln anschliessend die Verbindung und pressen die Dichtung gegen den Adapter.

Dank seiner Edelstahlkonstruktion eignet sich der Anschluss besonders für Brauanlagen, Behälter, Pumpen und Flüssigkeitstransfersysteme.

Eigenschaften:

• Typ: Camlock Typ E

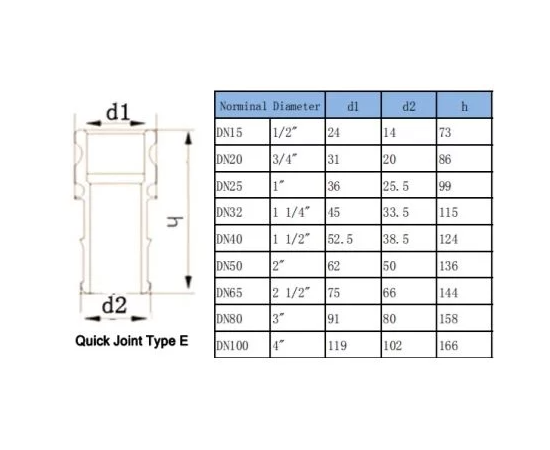

• Nennweite: DN20
• Camlock-Grösse: ¾"
• Camlock-Seite: männlicher Adapter
• Schlauchseite: Schlauchtülle
• Aussendurchmesser der Schlauchtülle: ca. 19 mm
• Für Schlauch-Innendurchmesser: ca. 19 mm / ¾"
• Material: Edelstahl
• Richtwert Temperaturbereich: -10 °C bis +80 °C
• Richtwert maximaler Betriebsdruck: bis 18 bar
• Schnelle Camlock-Verbindung ohne Werkzeug
• Geeignet für Brauanlagen und Flüssigkeitstransfersysteme

Camlock-Kompatibilität:

Der Camlock Typ E DN20 / ¾" ist mit weiblichen Camlock-Kupplungen derselben Grösse kompatibel, insbesondere:

• Typ B
• Typ C
• Typ D
• Typ DC

Schlauchmontage:

Der flexible Schlauch wird auf die 19-mm-Schlauchtülle geschoben und anschliessend mit einer geeigneten Schlauchschelle befestigt.

Wichtig:

Der Typ-E-Adapter besitzt selbst weder Verriegelungshebel noch eine Dichtung. Die Hebel und die Dichtung befinden sich in der verwendeten weiblichen Camlock-Kupplung.

Für eine korrekte Verbindung müssen beide Camlock-Anschlüsse die gleiche Grösse DN20 / ¾" aufweisen.
