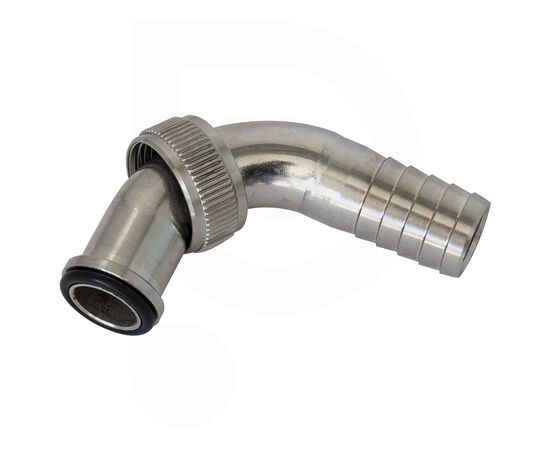

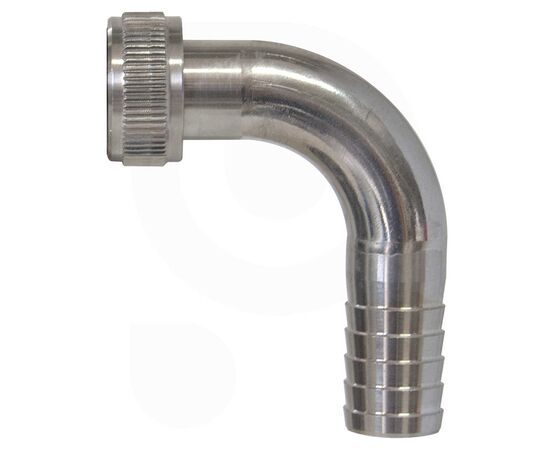

Embout cannelé coudé inox Polsinelli 3/4" F × Ø20 mm

L'embout cannelé coudé Polsinelli 3/4" × Ø20 mm permet de raccorder facilement un tuyau de diamètre intérieur 20 mm à une vanne équipée d'un filetage mâle 3/4".

Sa forme coudée est particulièrement pratique lorsqu'il faut orienter le tuyau vers le bas ou modifier la direction de sortie sans imposer une courbure importante au flexible.

Écrou tournant femelle 3/4"

Le raccord côté vanne est constitué d'un :

écrou tournant femelle 3/4"

Il doit être raccordé à une :

vanne ou un raccord mâle 3/4" compatible

L'écrou tournant facilite le montage car il permet de serrer le raccord sans devoir faire tourner l'ensemble du tuyau.

Embout cannelé Ø20 mm

La sortie est équipée d'un :

embout cannelé pour tuyau Ø intérieur 20 mm

Le tuyau vient directement s'emmancher sur la partie cannelée.

Pour un maintien sûr, utiliser un collier de serrage adapté au diamètre extérieur du tuyau.

Acier inoxydable AISI 304

Le raccord est fabriqué en :

acier inoxydable AISI 304

avec une :

finition polie

Ce matériau convient parfaitement aux installations de brassage et aux circuits destinés aux liquides alimentaires compatibles.

Utilisé sur les systèmes Polsinelli

Polsinelli utilise notamment cet embout sur les installations :

• Easy 50 ;
• Easy 100 ;
• cuves de brassage motorisées ;
• circuits équipés de tuyau Hot Beer Ø20 mm.

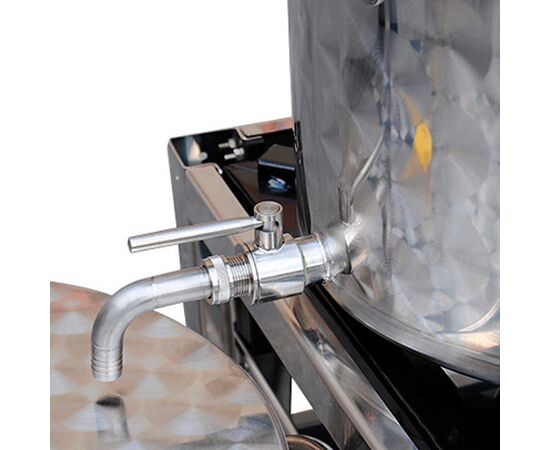

Il permet notamment de transférer le moût d'une cuve vers une autre tout en orientant proprement le tuyau.

Compatibilité

Polsinelli indique une compatibilité notamment avec les vannes possédant une sortie mâle 3/4", par exemple :

• vanne inox 3/4" M × 3/4" M ;
• vanne inox 1/2" M × 3/4" M ;
• vanne inox 1" M × 3/4" M.

Important : ce raccord possède un écrou femelle 3/4". Il ne peut donc pas être monté directement sur une sortie également femelle.

Caractéristiques techniques

Fabricant : Polsinelli
Référence fabricant : ABP0174
Référence Brewstore : 10.143

Type : embout cannelé coudé avec écrou tournant
Matériau : acier inoxydable AISI 304
Finition : polie

Raccord côté vanne : femelle 3/4" avec écrou tournant
Raccord côté tuyau : embout cannelé Ø20 mm
Diamètre intérieur du tuyau compatible : 20 mm

Utilisation principale : raccordement d'un tuyau à une vanne inox mâle 3/4"

Compatible notamment avec

• tuyaux alimentaires Ø intérieur 20 mm ;
• tuyau Polsinelli Hot Beer Ø20 mm ;
• systèmes Polsinelli Easy 50 ;
• systèmes Polsinelli Easy 100 ;
• vannes avec raccord mâle 3/4" compatible.

Montage

1. Vérifier que la vanne possède une sortie mâle 3/4".
2. Vérifier l'état du joint d'étanchéité du raccord.
3. Positionner l'embout dans la direction souhaitée.
4. Serrer l'écrou tournant sur la vanne.
5. Emmancher le tuyau Ø intérieur 20 mm sur la partie cannelée.
6. Fixer le tuyau à l'aide d'un collier adapté.
7. Contrôler l'étanchéité avant utilisation.

Nettoyage

Après utilisation :

• démonter le raccord si nécessaire ;
• rincer soigneusement l'intérieur ;
• éliminer les résidus présents dans les cannelures ;
• nettoyer avec un produit compatible avec l'inox AISI 304 ;
• rincer et désinfecter avant la prochaine utilisation lorsque l'application le nécessite.
